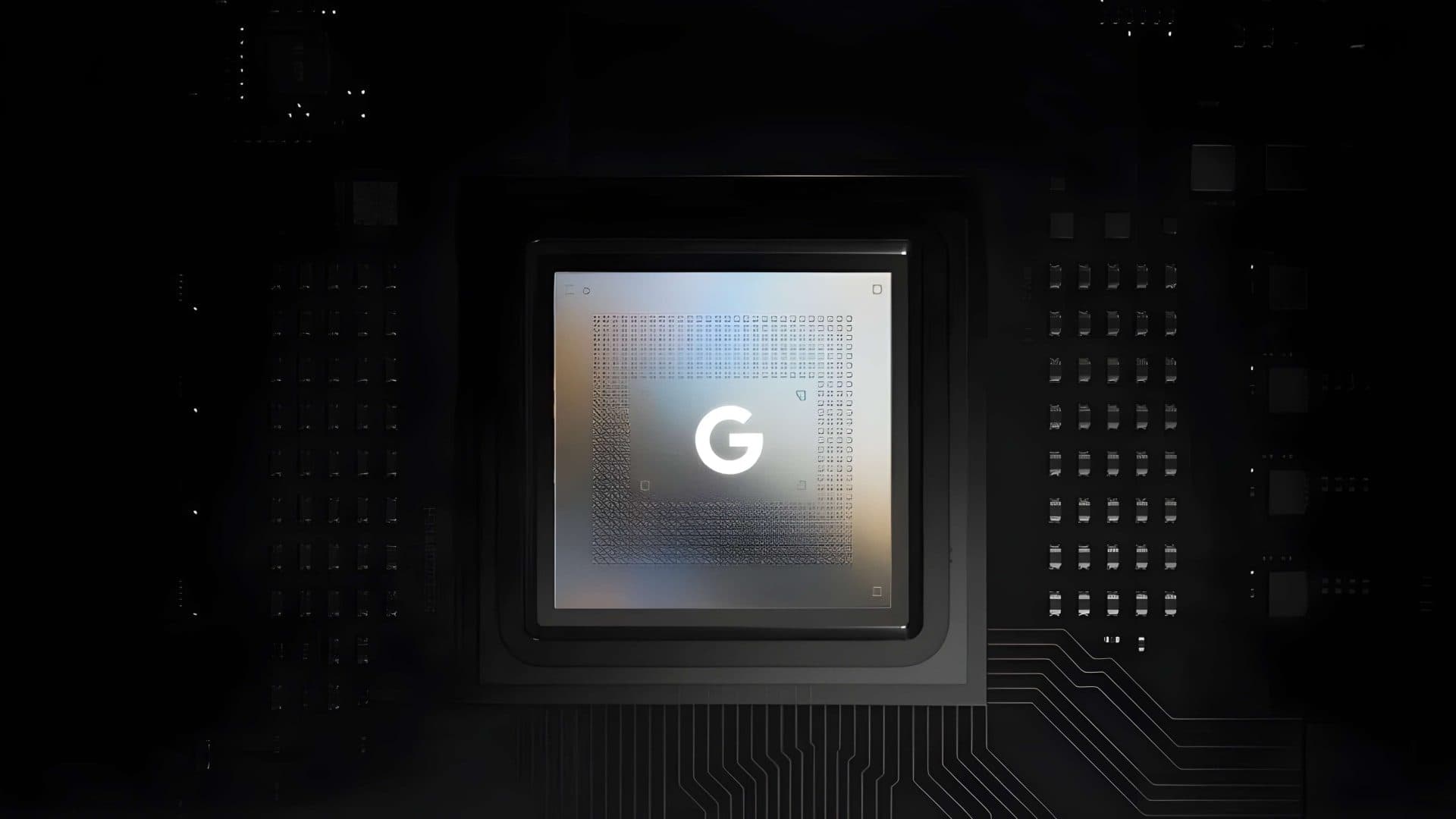

Google Tensor G6: Kiến trúc đột phá, GPU lạ lẫm và chiến lược tối ưu chi phí

Google Tensor G6: Bước tiến mới trong chiến lược SoC của Google

Google vừa công bố thông tin chi tiết về Tensor G6, bộ vi xử lý thế hệ mới nhất của hãng, mang mã nội bộ "Malibu". Đây là sản phẩm tiếp nối chiến lược SoC (System-on-Chip) mà Google đã theo đuổi từ năm 2021 với dòng Pixel. Tensor G6 không chỉ là một bản nâng cấp về hiệu năng, mà còn là minh chứng cho cách Google cân bằng giữa hiệu suất và chi phí trong bối cảnh ngành công nghiệp bán dẫn đang đối mặt với áp lực lớn từ "chipflation".

TSMC 2nm: Nền tảng công nghệ tiên tiến

Tensor G6 được xây dựng trên tiến trình 2nm N2 của TSMC, tương tự như chip A20 của Apple. Tuy nhiên, Google đã quyết định không sử dụng tiến trình N2P cao cấp hơn, vốn mang lại hiệu suất vượt trội từ 5% đến 10%. Điều này cho thấy Google đang ưu tiên kiểm soát chi phí sản xuất thay vì chạy đua về hiệu năng thuần túy.

Việc sử dụng tiến trình 2nm không chỉ giúp tăng mật độ bóng bán dẫn, mà còn cải thiện hiệu suất năng lượng, một yếu tố quan trọng đối với các thiết bị di động. Đây là bước tiến lớn so với Tensor G5, vốn được sản xuất trên tiến trình 4nm.

Cấu trúc CPU 1+4+2: Tối ưu hóa hiệu suất

Tensor G6 sở hữu CPU 7 nhân với cấu trúc 1+4+2, bao gồm:
- 1 nhân hiệu năng cao: Được thiết kế để xử lý các tác vụ nặng như chơi game và chỉnh sửa video.
- 4 nhân hiệu suất trung bình: Phù hợp cho các tác vụ hàng ngày như duyệt web và sử dụng ứng dụng.
- 2 nhân tiết kiệm năng lượng: Đảm nhận các tác vụ nền để kéo dài thời lượng pin.

Cách sắp xếp này không mới, nhưng nó cho thấy Google đang tập trung vào việc tối ưu hóa hiệu năng theo từng loại tác vụ thay vì chỉ tập trung vào sức mạnh tổng thể.

GPU "lạ lẫm" từ năm 2021: Quyết định gây tranh cãi

Một điểm đáng chú ý là Google đã chọn sử dụng một phiên bản làm mới của GPU từ năm 2021 do Imagination Technologies phát triển. Đây là một quyết định khá bất ngờ khi so sánh với các đối thủ như Apple hay Qualcomm, vốn liên tục cập nhật GPU mới nhất cho các sản phẩm của mình.

Dù vậy, Google có thể đang đặt cược vào khả năng của TPU (Tensor Processing Unit) kép để bù đắp cho những hạn chế của GPU. TPU kép được kỳ vọng sẽ đảm nhiệm các tác vụ AI/ML (trí tuệ nhân tạo và học máy), vốn là trọng tâm trong chiến lược của Google.

Các công nghệ hỗ trợ: M3 Titan và ISP "Metis"

Tensor G6 còn được trang bị co-processor M3 Titan, một thành phần quan trọng trong việc xử lý các tác vụ bảo mật và quản lý năng lượng. Ngoài ra, ISP (Image Signal Processor) "Metis" cũng là một điểm sáng, hứa hẹn cải thiện chất lượng hình ảnh và video trên các thiết bị Pixel.

Bộ nhớ LPDDR5X: Tăng tốc độ và hiệu quả

Với việc sử dụng bộ nhớ LPDDR5X, Tensor G6 có thể đạt tốc độ truyền dữ liệu nhanh hơn và tiêu thụ năng lượng thấp hơn so với các thế hệ trước. Điều này sẽ mang lại trải nghiệm mượt mà hơn cho người dùng, đặc biệt trong các tác vụ đa nhiệm và chơi game.

Chiến lược tối ưu chi phí: Lựa chọn khôn ngoan hay đánh đổi?

Quyết định sử dụng GPU cũ và tiến trình 2nm thay vì 2nm+ cho thấy Google đang tập trung vào việc kiểm soát chi phí sản xuất. Điều này có thể giúp các thiết bị Pixel duy trì mức giá cạnh tranh, nhưng cũng đặt ra câu hỏi về khả năng cạnh tranh của Tensor G6 so với các đối thủ.

Tuy nhiên, nếu TPU kép và các công nghệ hỗ trợ như M3 Titan và Metis ISP hoạt động hiệu quả, Tensor G6 vẫn có thể mang lại trải nghiệm người dùng tốt, đặc biệt trong các tác vụ AI và xử lý hình ảnh.

Kết luận: Một bước đi táo bạo của Google

Tensor G6 là minh chứng cho cách Google định hình chiến lược SoC của mình trong bối cảnh ngành công nghiệp bán dẫn đang thay đổi nhanh chóng. Dù còn nhiều tranh cãi về việc sử dụng GPU cũ, nhưng với các cải tiến về CPU, TPU và tiến trình 2nm, Tensor G6 vẫn là một bước tiến đáng chú ý. Câu hỏi lớn nhất là liệu những quyết định này có đủ để giúp Google cạnh tranh với các đối thủ như Apple và Qualcomm hay không. Câu trả lời sẽ chỉ được hé lộ khi các thiết bị Pixel thế hệ mới chính thức ra mắt.
